Дизайн

Подсистема предназначена для создания и хранения эскизов моделей.

Эскиз может быть представлен в виде:

• фотографии
• рисунка из графического редактора
• изображения со сканера

Наличие эскиза модели в цифровом виде обеспечивает конструктору быстрый доступ к нему при построении лекал в подсистеме «Конструирование и Моделирование».

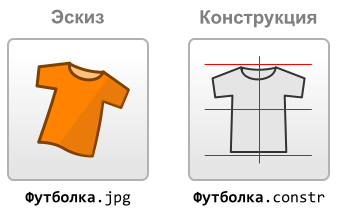

С помощью инструмента «Рисунок» конструктор выбирает файл эскиза модели. Программа автоматически скопирует его в папку с файлом конструкции модели. Эскизу будет присвоено имя файла конструкции, и настроена связь между ними.

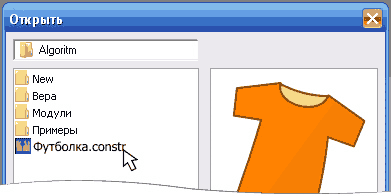

При выборе файла модели автоматически будет отображаться ее эскиз.

Программа «Дизайн» служит для визуализации модели и обеспечивает связь между задумкой дизайнера и построением лекал конструктора.
